Calibrarea DICOM GSDF a monitoarelor de diagnostic: ce este si cum o verifici
Pentru clinici si centre de imagistica care citesc imagini pe statii de lucru proprii: ce face curba DICOM GSDF, de ce un monitor obisnuit nu o respecta si ce valori si verificari recomanda ghidul AAPM TG270.
Aceeasi radiografie poate arata diferit pe doua monitoare asezate unul langa altul. Pe unul, o zona de tesut moale are nuante distincte. Pe celalalt, aceeasi zona pare uniform gri. Imaginea DICOM este identica, iar diferenta vine din felul in care fiecare monitor transforma valorile pixelilor in lumina.
Standardul DICOM rezolva problema printr-o functie de afisare comuna, GSDF (Grayscale Standard Display Function), descrisa in partea 14 a standardului. Un monitor calibrat dupa GSDF afiseaza imaginea astfel incat ochiul uman sa perceapa aceeasi diferenta de contrast intre oricare doua niveluri de gri vecine. Doua statii calibrate corect arata deci aceeasi imagine la fel, indiferent de producator.
Ce este curba DICOM GSDF
GSDF porneste de la o unitate de masura a perceptiei, JND (just noticeable difference): cea mai mica diferenta de luminanta pe care un observator o poate distinge, in conditii standard de vizualizare. Modelul folosit de DICOM este cel al lui Barten, care descrie sensibilitatea la contrast a vederii umane.
Standardul imparte intervalul de luminanta de la 0,05 cd/m² la aproximativ 4.000 cd/m² in 1023 de astfel de pasi. Fiecarui indice JND ii corespunde o valoare exacta de luminanta, data de o formula publicata in DICOM PS3.14. Curba este foarte abrupta la luminante mici, unde ochiul are nevoie de diferente relative mari ca sa observe ceva, si se aplatizeaza la luminante mari.

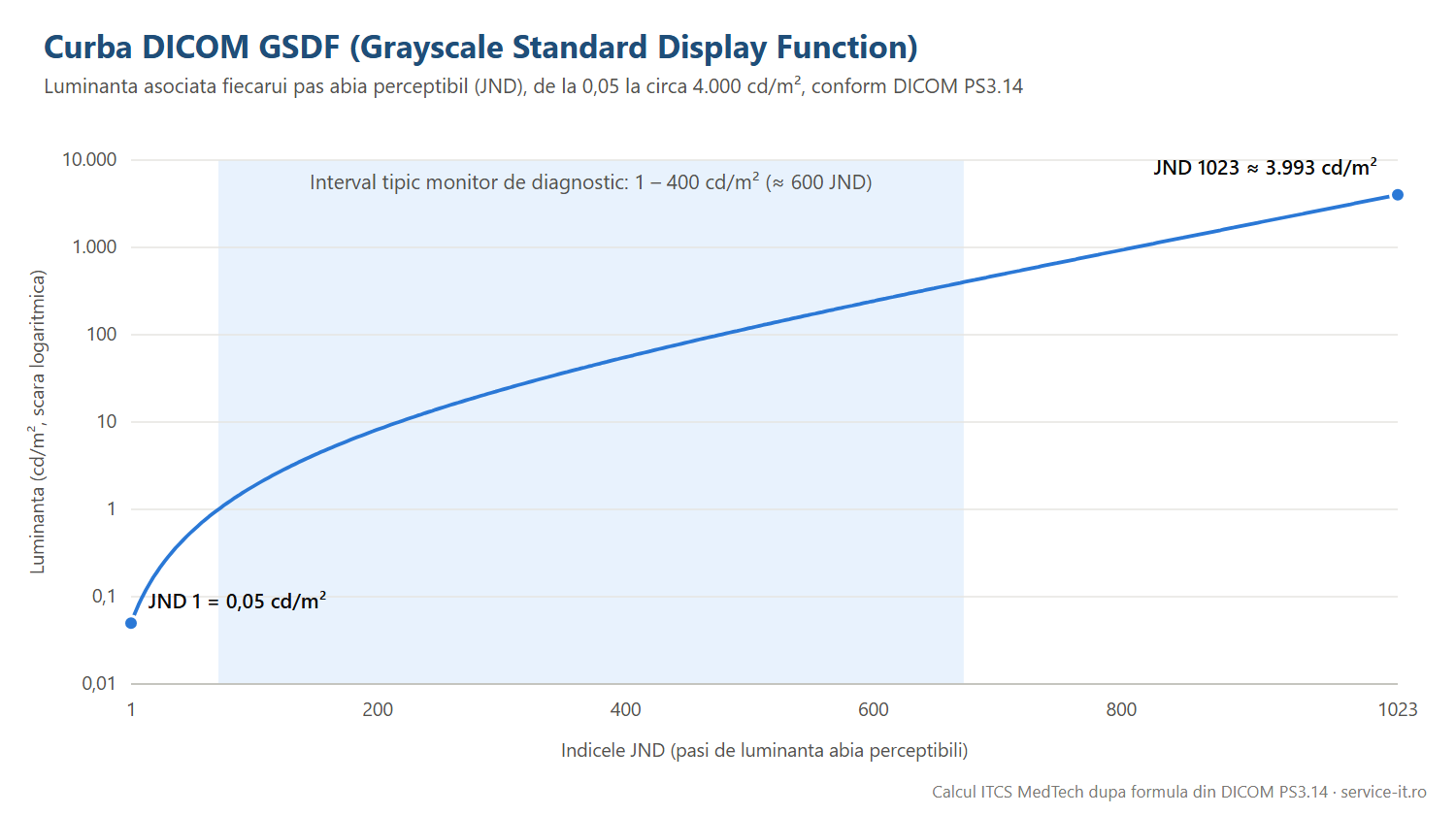

Figura 1. Curba GSDF calculata dupa formula din DICOM PS3.14. Zona albastra marcheaza intervalul unui monitor de diagnostic tipic, 1-400 cd/m², adica aproximativ 600 de pasi JND.
Un monitor real foloseste doar o parte din aceasta curba, intre luminanta lui minima si cea maxima. Calibrarea imparte acel segment in mod egal intre nivelurile de gri pe care le poate afisa monitorul. Pe un monitor cu 256 de niveluri si un interval de 1-400 cd/m², fiecare treapta de gri primeste aproximativ 2,36 JND.
De ce un monitor obisnuit nu respecta GSDF
Monitoarele de birou si cele pentru consum sunt reglate dupa o curba de tip gamma 2.2, gandita pentru fotografii si interfete grafice. Pentru un ochi care se uita la o poza de vacanta, rezultatul este placut. Pentru o imagine medicala, distributia contrastului pe niveluri de gri devine inegala.
Am calculat diferenta pentru acelasi monitor, cu 1-400 cd/m², o data cu gamma 2.2 si o data calibrat GSDF. Rezultatul este in figura de mai jos.

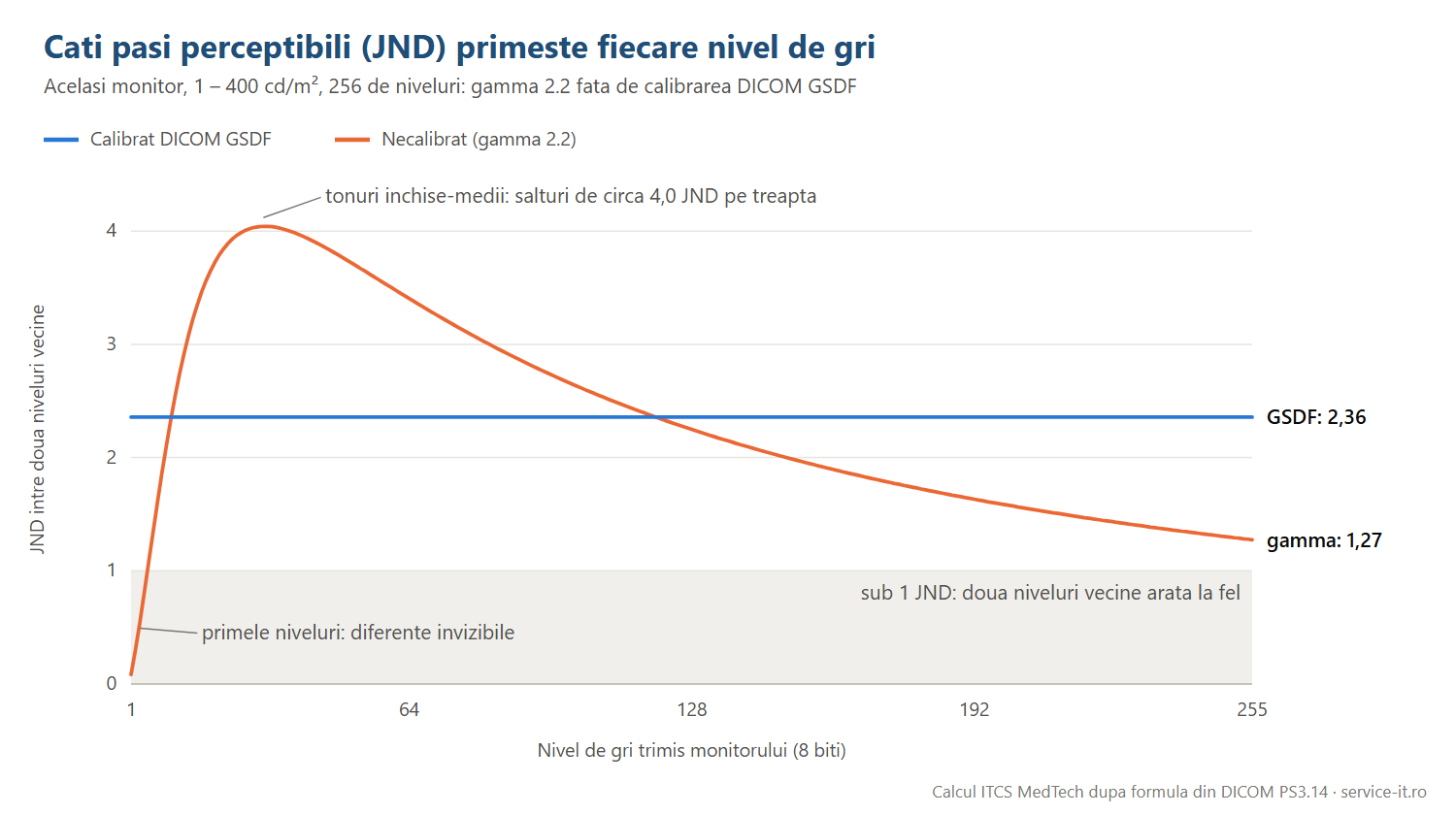

Figura 2. Cati pasi perceptibili separa doua niveluri de gri vecine, pe acelasi monitor de 1-400 cd/m². Calcul ITCS dupa formulele din DICOM PS3.14.
- Primele 4 niveluri de gri ale monitorului necalibrat sunt separate de mai putin de 1 JND. Detaliile codate in aceste valori se contopesc in negru.
- In zona tonurilor inchise-medii, in jurul nivelului 31, saltul dintre doua niveluri ajunge la circa 4 JND. Contrastul este exagerat acolo, iar trecerile fine devin trepte.
- Spre alb, saltul scade la 1,27 JND. Tonurile luminoase sunt comprimate, cu aproximativ jumatate din contrastul pe care l-ar avea dupa calibrare.
- Calibrat GSDF, acelasi monitor da 2,36 JND pe fiecare treapta, de la negru la alb.
💡 Calibrarea imparte contrastul pe care monitorul il are deja in trepte egale ca perceptie, astfel incat fiecare nivel de gri din imagine sa fie la fel de vizibil.
Raportul AAPM TG270 face si o precizare utila: GSDF nu este calibrarea optima pentru fiecare imagine in parte. Modelul presupune ca ochiul se adapteaza la luminanta zonei privite, ceea ce se intampla cel mai bine in jurul luminantei medii a imaginii. Valoarea GSDF consta in standardizare, pentru ca toate statiile calibrate arata aceeasi imagine in acelasi fel.
Ce valori recomanda AAPM TG270
Raportul AAPM TG270 (2019) actualizeaza recomandarile din TG18 pentru monitoarele LCD si OLED actuale. Valorile de luminanta se refera la luminanta combinata, adica luminanta monitorului plus lumina ambientala reflectata de ecran (notata L′).
| Tip de monitor | L′min | L′max recomandat (acceptabil) | Raport de luminanta | Abatere maxima fata de GSDF |
|---|---|---|---|---|
| Diagnostic (fara mamografie) | ≥ 1,0 cd/m² | 350 cd/m² (≥ 300) | 350 (250-450) | 10% |
| Diagnostic mamografie | ≥ 1,2 cd/m² | 420 cd/m² (≥ 350) | 350 (250-450) | 10% |
| Consola de modalitate, monitoare clinice, dosar electronic | ≥ 0,8 cd/m² | 250 cd/m² (≥ 200) | 350 (250-450) | 20% |
Sursa: AAPM Report 270, tabelele VI si VII. Abaterea se masoara in JND pe nivel de gri sau in contrast relativ dL/L per JND.
Lumina din camera face parte din calibrare
Lumina ambientala reflectata de ecran se aduna peste negrul monitorului si consuma tocmai pasii JND de la capatul intunecat al curbei. TG270 recomanda ca luminanta ambientala reflectata sa fie de cel mult un sfert din luminanta minima a monitorului si o iluminare a salii de citire de 25-75 lux. Peste aceste valori, un monitor calibrat in conditii de laborator nu mai respecta GSDF in sala unde este folosit.
Din acelasi motiv, raportul recomanda dezactivarea functiilor de economisire a energiei care modifica luminanta in functie de lumina din camera. Ele schimba raportul de luminanta si curba de gri pe care calibrarea le-a fixat.
Cum se face calibrarea in practica
Monitoarele medicale de diagnostic vin de regula cu un tabel de corectie (LUT) incarcat din fabrica si cu un program de control al calitatii. Multe au un senzor integrat, montat in fata ecranului sau in spatele panoului, care masoara luminanta automat. Fluxul tipic arata asa:
- Monitorul si aparatul de masura se lasa pornite pana cand luminanta se stabilizeaza. TG270 cere cel putin cateva minute si mai multe citiri succesive, fara ca valorile sa mai creasca sau sa scada.
- Se masoara luminanta ambientala, cu monitorul stins, si se introduce in programul de calibrare.
- Programul afiseaza o serie de niveluri de gri si masoara luminanta fiecaruia.
- Se calculeaza tabelul de corectie care aduce raspunsul monitorului pe curba GSDF, intre L′min si L′max alese.
- Se repeta masuratoarea pentru verificare, iar rezultatul se salveaza intr-un raport datat.
Cate puncte se masoara
Testul clasic din TG18 masoara 18 niveluri de gri, din 15 in 15. TG270 arata ca acest esantion poate rata o abatere: in exemplul din raport, programul producatorului a declarat monitorul conform pe cele 18 puncte, dar o masuratoare pe toate cele 256 de niveluri a aratat ca nivelurile 1-14 nu respectau GSDF. Producatorul a corectat ulterior programul. Recomandarea raportului este o masuratoare mai fina, pe 52 sau 256 de puncte, la receptia monitorului si ori de cate ori exista o rutina automata care o poate face.
Senzorul integrat trebuie si el verificat
Un senzor integrat care s-a decalibrat produce rapoarte care arata bine pentru un monitor care nu mai este conform. TG270 recomanda compararea senzorului intern cu un fotometru extern calibrat la receptie si apoi la fiecare 10.000 de ore de functionare a iluminarii de fundal.
Cat de des se verifica
TG270 separa verificarile vizuale, facute cu imagini de test precum TG270-sQC, de masuratorile cantitative facute cu fotometrul. Frecventele sugerate pentru monitoarele de diagnostic si pentru consolele de modalitate sunt:
| Verificare | Monitor de diagnostic | Consola de modalitate |
|---|---|---|
| Raspuns de luminanta, vizual | trimestrial | trimestrial |
| Lumina ambientala, vizual | trimestrial | anual |
| Uniformitate si rezolutie, vizual | trimestrial | anual |
| Luminanta minima si maxima, masurata | anual | anual |
| Conformitate GSDF, masurata | anual | anual |
| Punctul de alb (culoare), masurat | anual | anual |
| Lumina ambientala, masurata | anual | la receptie |
| Uniformitate, masurata | la receptie | la receptie |
Sursa: AAPM Report 270, tabelul XII.
O verificare care nu este documentata nu poate fi demonstrata la un audit. Pastrati rapoartele de calibrare si de control al calitatii pentru fiecare monitor, cu data, seria monitorului si cine a facut verificarea.
Situatii care strica o calibrare buna
O calibrare corecta poate fi anulata de conditiile din sala de citire sau de setarile statiei:
- un monitor de birou folosit pentru citire, fara calibrare GSDF si fara posibilitatea de a o pastra;
- lumina naturala sau o lampa care cade direct pe ecran, peste limita de 25-75 lux;
- calibrarea facuta fara masurarea luminii ambientale;
- economisirea de energie sau reglajul automat de luminozitate lasate active;
- statii de citire din aceeasi institutie cu valori diferite de L′max si raport de luminanta, desi TG270 recomanda valori apropiate pentru toate monitoarele;
- un senzor integrat care nu a mai fost comparat de ani buni cu un fotometru extern.
Intrebari frecvente
Pot calibra un monitor obisnuit dupa DICOM GSDF?
Unele monitoare de calitate pot fi aduse aproape de GSDF cu un colorimetru si un program dedicat. Raman insa doua probleme: luminanta maxima este adesea sub 300 cd/m², pragul acceptabil din TG270 pentru diagnostic, iar fara stabilizarea luminantei si fara senzor integrat calibrarea se degradeaza repede. Pentru citire diagnostica, monitorul medical certificat este varianta sigura.
Cate niveluri de gri trebuie sa aiba un monitor de diagnostic?
Un monitor de 1-400 cd/m² acopera aproximativ 600 de pasi JND. Cu 256 de niveluri, fiecare treapta are peste 2 JND, deci ochiul poate observa diferente intre niveluri vecine. Monitoarele medicale cu tabele de corectie pe 10 biti sau mai mult pastreaza mai bine treptele fine dupa aplicarea calibrarii.
Ce luminozitate trebuie sa aiba sala de citire?
TG270 recomanda 25-75 lux si o luminanta ambientala reflectata de cel mult un sfert din luminanta minima a monitorului. Ecranul nu trebuie sa reflecte ferestre sau surse de lumina directa.
Este suficient raportul generat de senzorul integrat?
Pentru verificarile de rutina, da, cu conditia ca senzorul sa fie comparat periodic cu un fotometru extern calibrat. TG270 recomanda aceasta comparatie la receptie si la fiecare 10.000 de ore de functionare a iluminarii de fundal.
Consolele de pe aparatul CT sau RMN trebuie si ele calibrate?
Da, cu cerinte mai relaxate: TG270 accepta pentru consolele de modalitate o abatere de pana la 20% fata de GSDF si o luminanta maxima de cel putin 200 cd/m². Raportul de luminanta recomandat este acelasi ca la diagnostic, pentru ca imaginea sa arate asemanator pe consola si pe statia de citire.
Concluzie
Calibrarea DICOM GSDF face ca toate monitoarele dintr-un flux de imagistica sa afiseze aceeasi imagine in acelasi fel, cu contrast perceptibil pe toata scala de gri. Un monitor reglat pe gamma 2.2 pierde detalii in negru si comprima tonurile luminoase. Monitorul medical rezolva doar o parte din problema. Restul tine de lumina din sala, de dezactivarea economisirii de energie, de verificarea senzorului si de controalele periodice documentate, asa cum le descrie AAPM TG270.
ITCS ofera din 2004 servicii IT pentru clinici si centre de imagistica din Romania: PACS, statii de diagnostic, retele si suport tehnic. Va ajutam de la evaluarea nevoilor, pana la implementare completa si suport tehnic continuu.
Doriti o evaluare gratuita pentru institutia voastra? Contactati-ne la
Surse
Articol de pornire: Reshin Monitors, DICOM Curve Interpretation of Medical-Grade Displays (august 2025). Textul de mai sus este o lucrare originala ITCS, nu o traducere.
- NEMA, DICOM PS3.14: Grayscale Standard Display Function
- AAPM, Report 270: Display Quality Assurance (2019)
- AAPM, TG18: Assessment of Display Performance for Medical Imaging Systems (2005)
- IEC, IEC 62563-1: Medical image display systems, Part 1: Evaluation methods
- IEC, IEC 62563-2:2021: Medical image display systems, Part 2: Acceptance and constancy tests
